Case 기본 디렉토리 구조

CFDEM 해석을 위한 기본디렉토리 구조는 다음과 같다.

Case디렉토리를 생성한 후 그 아래 CFD, DEM, Module 디렉토리가 필요하며 일괄 실행을 위한 두개의 sh파일을 생성한다.

다음은 CFD해석을 위한 하위디렉토리 CFD의 구조이다. "0", "constant", "system" 디렉토리가 필요하다



1. OpenFOAM 격자 생성

  - OpenFOAM에서는 BlockMesh유틸리티를 지원한다. 이를 위해서는 Mesh정보를 가지는 blockMeshDict 파일이 선행되어 만들어져야 한다. 만드는 위치는 (/system)이다.

/Test-1/CFD/system$ touch blockMeshDict
ls

blockMeshDict



  - blockMeshDict 파일을 구성한다.

  - blockMesh 실행을 위해 추가로 필요한 파일은 controlDict이다.



  - blockMeshDict와 controlDIct가 생성되면, CFD 디렉토리에서 blockMesh를 실행한다.

~/CFDEM/hp-z8-PUBLIC-5.x/run/Test-1/CFD$ blockMesh
/*---------------------------------------------------------------------------*\
| =========                 |                                                 |
| \\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox           |
|  \\    /   O peration     | Version:  5.x                                   |
|   \\  /    A nd           | Web:      www.OpenFOAM.org                      |
|    \\/     M anipulation  |                                                 |
\*---------------------------------------------------------------------------*/
Build  : 5.x-538044ac05c4
Exec   : blockMesh
Date   : Jan 07 2024
Time   : 16:55:01
Host   : "HP-Z8"
PID    : 5820
I/O    : uncollated
Case   : /home/hp-z8/CFDEM/hp-z8-PUBLIC-5.x/run/Test-1/CFD
nProcs : 1
sigFpe : Enabling floating point exception trapping (FOAM_SIGFPE).
fileModificationChecking : Monitoring run-time modified files using timeStampMaster (fileModificationSkew 10)
allowSystemOperations : Allowing user-supplied system call operations

// * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * //
Create time

Creating block mesh from
    "/home/hp-z8/CFDEM/hp-z8-PUBLIC-5.x/run/Test-1/CFD/system/blockMeshDict"
Creating block edges
No non-planar block faces defined
Creating topology blocks
Creating topology patches

Creating block mesh topology

Check topology

	Basic statistics
		Number of internal faces : 0
		Number of boundary faces : 6
		Number of defined boundary faces : 6
		Number of undefined boundary faces : 0
	Checking patch -> block consistency

Creating block offsets
Creating merge list .

Creating polyMesh from blockMesh
Creating patches
Creating cells
Creating points with scale 0.01
    Block 0 cell size :
        i : 0.0035 .. 0.0035
        j : 0.0035 .. 0.0035
        k : 0.0035 .. 0.0035


Writing polyMesh
----------------
Mesh Information
----------------
  boundingBox: (-0.035 -0.035 -0.035) (0.035 0.035 0.035)
  nPoints: 9261
  nCells: 8000
  nFaces: 25200
  nInternalFaces: 22800
----------------
Patches
----------------
  patch 0 (start: 22800 size: 2400) name: fixedWalls

End



  - 생성된 mesh를 PARAVIEW에서 확인하기 위해선는, PARAVIEW인식을 위해 CFD디렉토리 아래 *.foam 파일을 생성한다.

~/CFDEM/hp-z8-PUBLIC-5.x/run/Test-1/CFD$ touch test-1.foam
~/CFDEM/hp-z8-PUBLIC-5.x/run/Test-1/CFD$ ls

0  constant  system  test-1.foam

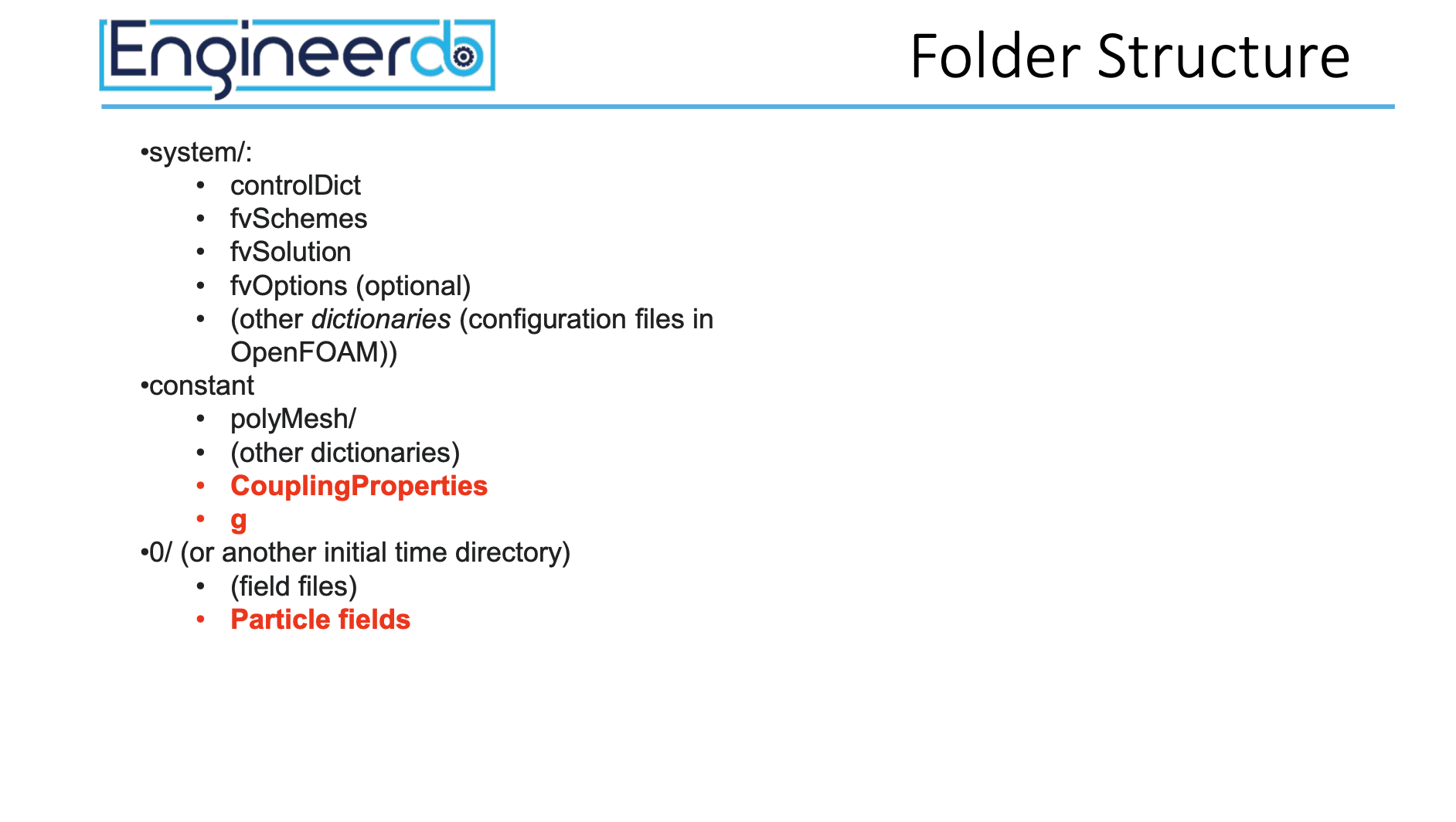

2. OpenFOAM 디렉토리 구조

  - OpenFOAM만을 실행할 때와 다르게, CFDEM을 위해서는 OpenFOAM디렉토리 아래 추가되어야할 파일들이 있다.

  - constant디렉토리 아래  : CouplingProperties, g

  - 0디렉토리 아래 : Particle fileds
